1 范圍

      本標準規定了高效空氣過濾器和超高效空氣過濾器（以下簡稱“過濾器”）的分類與標記、材料、結構 與生產環境、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。

      本標準適用于常溫條件下送風及排風凈化系統和設備使用的過濾器。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 531.1 硫化橡膠或熱塑性橡膠 壓入硬度試驗方法 第1部分:邵氏硬度計法（邵爾硬度）

      GB/T 3274 碳素結構鋼和低合金結構鋼熱軋鋼板和鋼帶

      GB/T 3280 不銹鋼冷軋鋼板和鋼帶

      GB/T 3880.1 一般工業用鋁及鋁合金板、帶材 第1部分:一般要求

      GB/T 3880.2 一般工業用鋁及鋁合金板、帶材 第2部分:力學性能

      GB/T 4857.23 包裝 運輸包裝件基本試驗 第23部分：隨機振動試驗方法

      GB/T 6165 高效空氣過濾器性能試驗方法效率和阻力

      GB/T 6669 軟質泡沫聚合材料壓縮永久變形的測定

      GB 8624 建筑材料及制品燃燒性能分級

      GB/T 12914 紙和紙板抗張強度的測定恒速拉伸法（20mm/min）

      JG/T 404 空氣過濾器用濾料

3 術語、定義和縮略語

3.1 術語和定義

      GB/T 6165界定的以及下列術語和定義適用于本文件。

3.1.1

      高效空氣過濾器 high efficiency Particulate air filter ； HEPA

      用于空氣過濾且使用GB/T 6165規定的計數法進行試驗，額定風量下未經消靜電處理時的過濾效 率及經消靜電處理后的過濾效率均不低于99.95%的過濾器。

3.1.2

      超高效空氣過濾器 ultra low penetration air filter；ULPA

      用于空氣過濾且使用GB/T 6165規定的計數法進行試驗，額定風量下未經消靜電處理時的過濾效 率及經消靜電處理后的過濾效率不低于99.999%的過濾器。

3.1.3

      效率 efficiency

      對過濾元件進行試驗時，過濾元件過濾掉的氣溶膠量與過濾前的氣溶膠量之比。

3.1.4

      透過率 penetration

      對過濾元件進行試驗時，過濾元件過濾后的氣溶膠濃度與過濾前的氣溶膠濃度之比。

3.1.5

      有隔板過濾器 separator-style filter

      按所需深度將濾料往返折疊制成濾芯，被折疊濾料之間以波紋狀分隔板支撐，形成空氣通道的過濾器。

3.1.6

      無隔板過濾器 minipleat-style filter

      按所需深度將濾料往返折疊制成濾芯，被折疊的濾料之間以線狀黏結劑或其他分隔物支撐，形成空氣通道的過濾器。

3.1.7

      額定風量 rated air flowrate

      標識過濾器工作能力的技術參數，表示保證過濾器效率的單位時間最大空氣體積流量。

      注：額定風量由過濾器生產廠家提供。

3.1.8

      阻力 resistance

      一定試驗風速或風量條件下，過濾元件前后的靜壓差。對過濾器而言，為額定風量下過濾器前、后的靜壓差。

3.1.9

      初阻力 inUml resistance

      過濾器在清潔及未經任何處理的初始狀態下的阻力。

3.1.10

      試驗終阻力 final test resstance

      按本標準所規定方法進行生命周期綜合能效測試時，所確定的作為試驗終止條件的過濾元件阻力。

3.1.11

      終阻力 final resstance

      過濾器在使用過程中捕集粉塵達到相當量，應對過濾器進行更換時的規定阻力。

3.1.12

      綜合阻力 comprehensive average resstance

      按本標準所規定方法進行生命周期綜合能效測試時得到的過濾元件加權平均阻力。

3.1.13

      容塵量 dust loading capacity

      按本標準所規定方法進行生命周期綜合能效測試時，受試過濾元件達到規定試驗終阻力時的增重。

3.2 縮略語

      下列縮略語適用于本文件。

      DEHS：癸二酸二辛酯[sebacic acid-bis(2-ethyl-)ester,通用名 di-ethyl-hexyl-sebacate]

      PaO：聚 a 烯煌(poly alpha olefm)

      PSL：聚苯乙烯乳膠球(polystyrene latex spheres)

4 分類與標記

4.1 按結構分類

      按過濾器濾芯結構可分為有隔板過濾器和無隔板過濾器，示意圖見圖1。

      a）有隔板過濾器

     說 明：

      1——濾料；

      2——分隔板；

      3——框架；

      4——分隔物；

      H——高度；

      W——寬度；

      D——厚度。

      b）無隔板過濾器

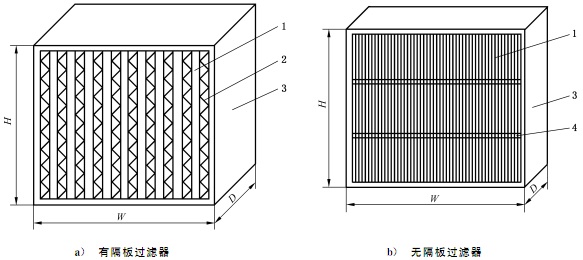

圖1 有隔板過濾器和無隔板過濾器結構示意圖

4.2 按效率級別分類

4.2.1 高效空氣過濾器

      按GB/T 6165規定的方法檢測過濾器過濾效率，高效空氣過濾器可分為35.40.45三類。

4.2.2 超高效空氣過濾器

      按GB/T 6165規定的計數法檢測過濾器過濾效率，超高效空氣過濾器可分為50、55、60、65、70、75 六類。

4.3 標記

     過濾器標記見圖2,型號規格代號見表1。常用規格型號參見附錄A。
