1.一般要求

      （1）法蘭?用的材料按矩形風管的大邊長度確定。

      （2）法蘭角鋼和螺栓規格（參見表1）。

表1 金屬矩形風管法蘭及螺栓規格

      （3）圓形法蘭內徑或矩形法蘭內邊尺寸，允許偏差為正偏差。《通風與空調工程施工質量驗收規范》（GB 50243-2002）未作規定，按照《全國通用通風管道計算表》規定為（+2）mm。

      （4）風管法蘭的焊縫應熔合良好、飽滿，無假焊和孔洞；法蘭整體應該平整，不平整度不大于2mm，同一批次加工的相同規格法蘭螺孔排列應一致，并具互換性。

      （5）矩形法蘭由四塊角鋼拼成。劃線下料時，應注意焊接后的法蘭內邊尺寸不能小于風管的外邊尺寸，并達到允許的偏差尺寸。角鋼的斷面要平整，磨掉兩端的毛刺，并在平臺上進行焊接。法蘭的“角尺度”應在點焊后進行測量和調整，使兩個對角線長度相等。法蘭螺孔位置必須準確，保證風管安裝順利進行。

2．矩形風管法蘭構造及尺寸

      矩形風管法蘭構造圖及尺寸表見圖1、表2。

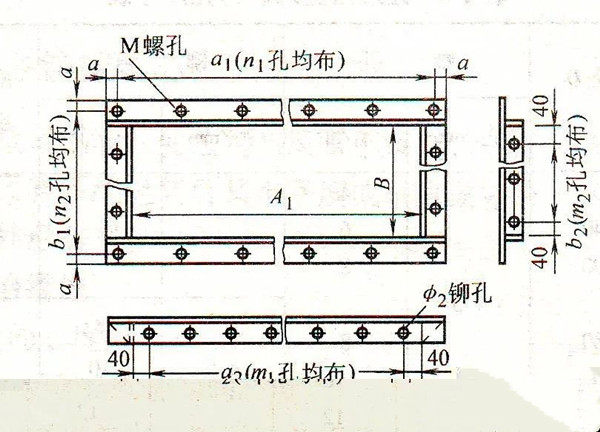

圖1 矩形風管法蘭構造圖

      ②根據機械設計原理，偏差是實際尺寸與公稱尺寸（設計尺寸）的差值?？梢娖羁梢允钦?、負值或零。

      風管與法蘭的連接屬于“動配合”或“間隙配合”，風管外徑或外?長的允許偏差應為負值（基軸制），便于風管與法蘭之間的連接。但偏差值不能太大，否則也會影響風管與法蘭的套接。偏差取值?也可以參見《全國通用通風管道計算表》．北京：中國建筑工業出版社，1981.2。

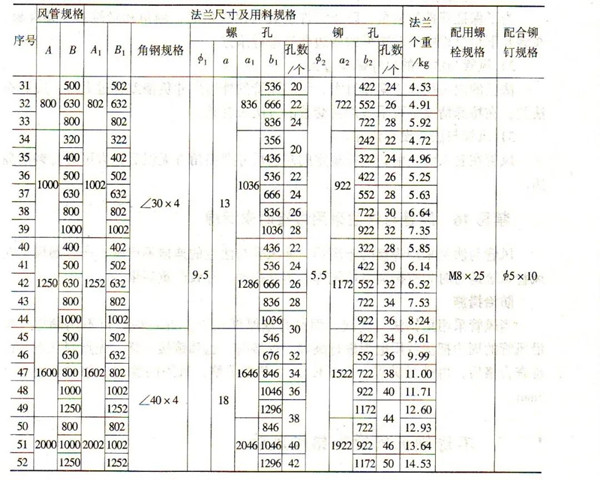

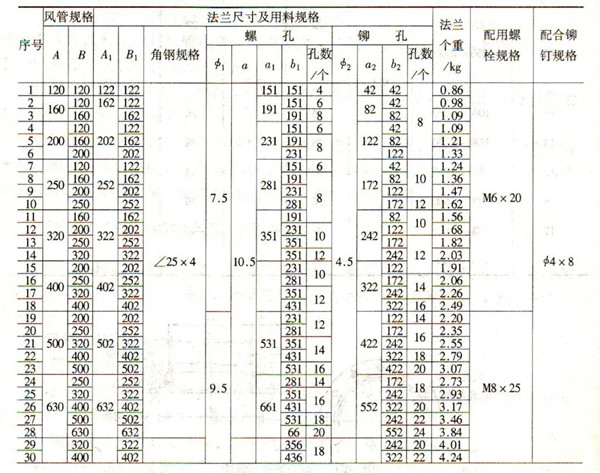

表2 矩形風管法蘭尺寸表

      （1）法蘭四角設螺孔。

      （2）法蘭螺栓孔距：中低壓系統風管法蘭螺孔、鉚釘孔距不得大于150 mm；高壓系統風管法蘭孔距不得大于100 mm。凈化空調系統法蘭螺孔距小于等于100 mm?？諝鉂崈舳鹊燃墳?～5級時，其孔距不大于65 mm；為6～9級時，不應大于100 mm。
