高效空氣過濾器分類與標記如下：
1. 按結構分類

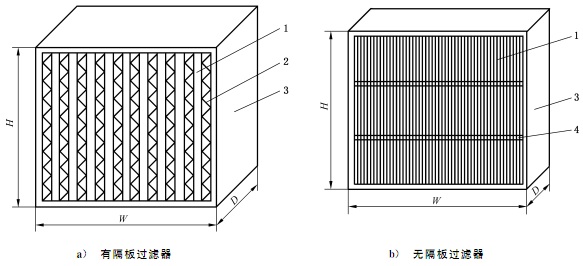

按過濾器濾芯結構可分為有隔板過濾器和無隔板過濾器，示意圖見圖1。
說明：1-濾料；2-分隔板：3-框架；4-分隔物；H-高度；W-寬度；D-厚度。
圖1 有隔板過濾器和無隔板過濾器結構示意圖
2. 按效率級別分類
2.1 高效空氣過濾器
按GB/T 6165規定的方法檢測過濾器過濾效率，高效空氣過濾器可分為35、40、45三類。
2.2 超高效空氣過濾器
按GB/T 6165規定的計數法檢測過濾器過濾效率，超高效空氣過濾器可分為50、55、60、65、70、75六類。
3. 標記
過濾器標記見圖2，型號規格代號見表1。常用規格型號參見附錄A。

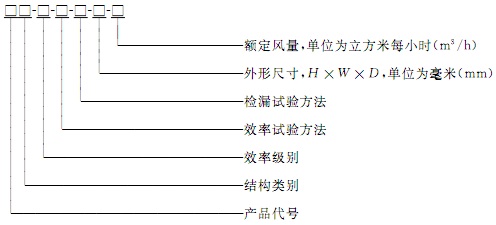

圖2 過濾器標記
表1 過濾器規格型號代號
序號 | 項目名稱 | 含義 | 代號 |
1 | 產品代號 | 高效空氣過濾器 | G |
超高效空氣過濾器- | CG | ||
2 | 結構類別 | 有隔板 | Y |
無隔板 | W | ||
3 | 效率級別 | 高效空氣過濾器 | 35、40、45 |
超高效空氣過濾器 | 50、55、60、65、70、75- | ||
4 | 效率試驗方法 | 計數法 | J |
鈉焰法 | N | ||
油霧法 | Y | ||
5 | 檢漏試驗方法 | 掃描法 | S |
其他方法 | - |
示例1：有隔板高效空氣過濾器，效率級別為40，效率試驗方法為鈉焰法，采用非掃描方法進行檢漏試驗，外形尺寸為484mmx484mmx220mm，額定風量為1000m3/h，標記為；GY-40-N-484x484x220-1 000。
示例2：無隔板超高效空氣過濾器，效率級別為65，效率試驗方法為計數法，采用掃描方法進行檢漏試驗，外形尺寸為610mmx1220mmx80mm，額定風量為2400m3/h，標記為：CGW-65-J-S-610x1 220x80-2 400。
