電子信息系統機房綜合布線安裝施工和驗收要求如下：
一、電子信息系統機房綜合布線一般規定
1. 綜合布線應包括電子信息系統機房內的線纜敷設、配線設備和接插件的安裝與驗收。
2. 綜合布線施工及驗收除應執行本規范外，尚應符合現行國家標準《建筑與建筑群綜合布線系統工程驗收規范》GB/T 50312的有關規定。
3. 保密網布線的施工單位與人員的資質應符合國家有關保密的規定。
二、電子信息系統機房線纜敷設要求
1. 線纜的敷設應符合下列規定:
（1）線纜敷設前應對線纜進行外觀檢查；
（2）線纜的布放應自然平直，不得扭絞，不宜交叉，標簽應清晰;彎曲半徑應符合表1的規定；
表1 線纜彎曲半徑
線纜種類 | 彎曲半徑與電纜外徑之比 |
非屏蔽4對對絞電纜 | ≥4 |
屏蔽4對對絞電纜 | 6～10 |
主干對絞電纜 | ≥10 |
光纜 | ≥15 |
（3）在終接處線纜應留有余量，余量長度應符合表2的規定；
表2 線纜終接余且長度
線纜種類 | 配線設備端 | 工 作 端 |
對絞電纜 | 500～1000 | 10～30 |
光纜 | 3000～5000 | |
（4）設備跳線應插接，并應采用專用跳線;
（5）從配線架至設備間的線纜不得有接頭;
（6）線纜敷設后應進行導通測試。
2. 當采用屏蔽布線系統時，屏蔽線纜與端頭、端頭與設備之間的連接應符合下列要求:
（1）對絞線纜的屏蔽層應與接插件屏蔽罩完整可靠接觸；
（2）屏蔽層應保持連續，端接時宜減少屏蔽層的剝開長度，與端頭間的裸露長度不應大于5mm；
（3）端頭處應可靠接地，接地導線和接地電阻值應符合設計要求。
3. 信號網絡線纜與電源線纜及其他管線之間的距離應符合設計要求， 并應符合表3和表4的規定。
表3 對絞電纜與電力線最小凈距
條件 | 范圍 | ||
380V ＜2kV.A | 380V 2.5～5kV.A | 380V ＞5kV.A | |
對絞電纜與電力電纜平行敷設 | 130 | 300 | 600 |
有一方在接地的金屬槽道或鋼管中 | 70 | 150 | 300 |
對絞電纜與電力線均在接地的金屬槽道或鋼管中 | * | 80 | 150 |
注:*當對絞電纜與電力線均在接地的金屬槽道或鋼管中，且平行長度小于10m時，最小間距可為10mm;對絞電纜如采用屏蔽電纜時，最小凈距可適當減少，并應符合設計要求。
表4 電纜、光纜暗管敷設與其他管線最小凈距
管線種類 | 平行凈距 | 垂直交叉凈距 |
避雷引下線 | 1000 | 300 |
保護底線 | 50 | 20 |
熱力管(不包封) | 500 | 500 |
熱力管(包封) | 300 | 300 |
給水管 | 150 | 20 |
煤氣管 | 300 | 20 |
壓縮空氣管 | 150 | 20 |
4. 在插座面板上應用顏色、圖形、文字按所接終端設備類型進行標識。
5. 對絞線在與8位模塊式通用插座相連時，應按色標和線對順序進行卡接。插座類型、色標和編號應符合表5的規定，接線標號順序應符合圖5的規定。兩種雙絞線線序在同一布線工程中不得混用。
表5 插座類型、色標和編號
T568A 線序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
綠白 | 綠 | 橙白 | 藍 | 藍白 | 橙 | 棕白 | 棕 | |
T568B 線序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
橙白 | 橙 | 綠白 | 藍 | 藍白 | 綠 | 棕白 | 棕 |

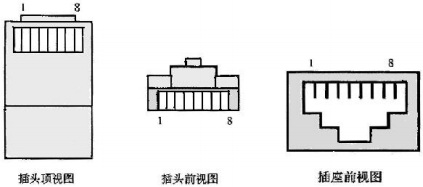

圖1 信息插座插頭接線
6. 走線架、線槽和護管的彎曲半徑不應小于線纜最小允許彎曲半徑， 敷設應符合現行國家標準《建筑電氣工程施工質量驗收規范》GB 50303的有關規定。對于上走線方式，走線架的敷設除應符合現行國家標準《建筑電氣工程施工質量驗收規范》GB 50303的有關規定和設計要求外，還應符合下列規定:
（1）走線架內敷設光纜時，對尾纖應用阻燃塑料設置專用槽道，尾纖槽道轉角處應平滑、呈弧形;尾纖槽兩側壁應設置下線口，下線口應做平滑處理;
（2）光纜的尾纖部分應用棉線綁扎;
（3）走線架吊架應垂直、整齊、牢固。
7. 在水平、垂直橋架和垂直線槽中敷設線纜時，應對線纜進行綁扎。對絞電纜、光纜及其他信號電纜應根據線纜的類別、數量、纜徑、線纜芯數分束綁扎。綁扎間距不宜大于1.5m，間距應均勻，松緊應適度。垂直布放線纜應在線纜支架上每隔1.5m固定。
8. 配線機柜、機架安裝應符合設計要求，并應牢固可靠，同時應用色標表示用途。
三、電子信息系統機房綜合布線施工驗收要求
1. 驗收應包括下列內容:
（1）配線柜的安裝及配線架的壓接；
（2）走線架、槽的安裝；
（3）線纜的敷設；
（4）線纜的標識；
（5）系統測試。
2. 系統檢測，應包括下列內容:
（1）檢查配線柜的安裝及配線架的壓接；
（2）檢查走線架、槽的規格，型號和安裝方式；
（3）檢查線纜的規格、型號、敷設方式及標識；
（4）進行電纜系統電氣性能測試和光繩系統性能測試，各項測試應做詳細記錄，并應按附錄D填寫《電纜及光纜綜合布線系統工程電氣性能測試記錄表》。
3. 施工交接驗收時，施工單位提供的文件除應符合《GB 50462-2008 電子信息系統機房施工及驗收規范》第3.3.3條的規定外，尚應按附錄D提交《電纜及光繩綜合布線系統工程電氣性能測試記錄表》。
