1 范圍
本標準規定了潔凈室及相關受控環境組合式圍護結構的技術要求和檢測方法。
本標準適用于潔凈室及相關受控環境內不高于4 m的組合式圍護結構。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 228.1 金屬材料 拉伸試驗 第1部分:室溫試驗方法
GB/T 232 金屬材料彎曲試驗方法
GB/T 2423.3 環境試驗 第2部分:試驗方法 實驗Cab：恒定濕熱實驗
GB/T 2423.22 環境試驗 第2部分:試驗方法 試驗N：溫度變化
GB/T 7314 金屬材料室溫壓縮試驗方法
GB/T 8478 鋁合金門窗
GB 8624—2012 建筑材料及制品燃燒性能分級
GB/T 14522 機械工業產品用燃料、涂料、橡膠材料人工氣候老化試驗方法熒光紫外燈
GB/T 18883 室內空氣質量標準
GB/T 20285-2006 材料產煙毒性危險分級
GB/T 23932—2009 建筑用金屬面絕熱夾芯板
GB/T 24498 建筑門窗、幕墻用密封膠條
GB/T 25915.3 潔凈室及相關受控環境 第3部分:檢測方法
GB/T 29468 潔凈室及相關受控環境圍護結構夾芯板應用技術指南
GB/T 31402 期料 期料表面抗菌性能試驗方法
GB 50591 潔凈室施工及驗收規范
JGJ 16-2008 民用建筑電氣設計規范
JGJ 312 醫療建筑電氣設計規范
EN 1634-3：2004 門和遮板組件的耐火性試驗 第3部分：防煙門和遮板(Fire resistance tests for door and shutter assemblies-Part 3 ： Smoke control doors and shutters)
3 術語和定義
下列 術語和定義適用于本文件。
3.1
框架 frame
用來支撐造型、固定結構的一種架構。
3.2
內飾板 inter ior panel
潔凈室室內表面用、具有與框架連接結構的板材。
3.3
圍護結構 envelope structure
以框架為支撐的內裝部分的總稱，包括吊頂、墻體、地面、門窗及其相關裝置、各種接口及密封等。
3.4
組合式圍護結構 combined envelope structure
85%以上的零部件預先加T,以定制的框架結構為支撐，現場組裝，可拆裝調整的圍護結構。
4 技術要求
4.1 基本要求
4.1.1 應滿足使用功能要求，充分利用預留的建筑面積。
4.1.2 整體牢固、可罪，無扭曲變形。
4.1.3 與管路、門窗等接口的切口應平直、切面整齊、無毛刺。
4.1.4 可根據用戶要求適時調整相關裝置位置，例如，結合點、風口位置、電路接口及柜體等。
4.1.5 安裝后內部空氣質量符合GB/T 18883和用戶提出的潔凈度要求。
4.2 框架

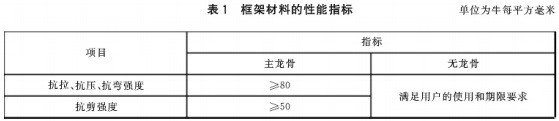

4.2.1 框架材料宜采用鋁合金，框架材料的性能指標應符合表1的規定。采用其他材料需滿足相應的要求。
4.2.2 框架構件變形不大于跨度的1/180。

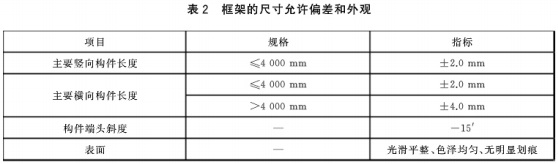

4.2.3 框架的尺寸允許偏差和外觀應符合表2的規定。
